| MOQ: | 1개 세트 |
| 가격: | negotiable |
| standard packaging: | 고객의 요구조건에 따르면 |
| 배달 기간: | 30-120 일 |
| 지불 방법: | 전신환, L/C (신용장) |

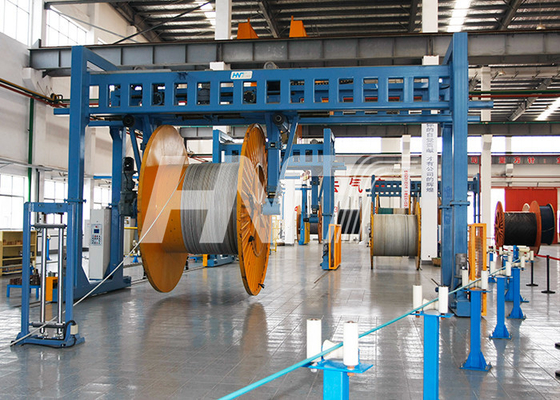

문형 틀 테이크-업
트래버싱 테이크-업은 매달리는 축의 포털이 설계한다는 것 입니다. 더 케이블을 고정시킬 때 릴에 대한 좋은 접촉을 허용하면서, 육안으로 보이지 않는 리프팅 아암은 좁습니다.
테이크-업은 2가지 주성분을 가지고 있습니다 : 문형 틀과 트래버싱 차량. 육안으로 보이지 않는 리프팅 아암은 방향 지시 전파에 따라 탑재된 휠인 움직이는 캐리지로부터 부유됩니다. 모든 축 움직임, 업 다운과 인-아웃이 자동화됩니다.
차량은 릴에 들어가 더 케이블의 곧은 중앙선을 유지하기 위해 작동 동안 횡단합니다. 트래버싱 피치와 전환점은 매달리는 제어판 누름 버튼에 의해 설정될 수 있습니다.
릴은 한 2 단계 기어박스 위에서 벡터 통제된 AC-모터의 운전된 개 핀입니다. 메인 모터는 정토르크로 운영되거나 각각 댄서 또는 축적자에 의해 제어될 수 있습니다. 환기를 강행했고, 항속 제동 또는 비상 정지 브레이크로서 일하면서, 모터스는 전자 브레이크 장치를 갖추고 있습니다.
한쌍의 축은 기계본체에 포함됩니다.
가이드 롤러는 문형 틀로부터 부유됩니다. 롤러는 다른 케이블 직경을 위해 쉽게 조정할 수 있습니다.
릴장치 회전, 트래버싱, 축 움직임과 자동차 릴 조작과 같은 제반 기능은 매달리는 제어판으로부터 활성화되고 제어됩니다.
테이크-업의 트래버싱
테이크-업의 빔은 릴이 생산 라인에서 옆에 의해 바뀔 수 있게 허락하기에 충분히 깁니다. 서로의 뒤에 배치된 2 테이크-업은 종종 연속 생산을 위한 최고의 해결책입니다.
적재 위치부터 생산 위치와 부통령까지 차량의 자동 위치설정은 베르사 버튼에 의해 활성화될 수 있습니다. 가득 찬 릴은 릴 변화 위치에 자동적으로 이동합니다. 릴은 하락하고 축이 열립니다. 축이 손으로 공릴에 입력된 후, 두번째 버튼은 활성화되고 릴이 높이고 작업 위치로 옆으로 이동됩니다.
기술적인 매개 변수 :
| 모델 | HT25 | HT32 | HT36 | HT42 |
| 릴 직경 | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| 맥스 플랜지 직경 (밀리미터) | 2500 | 3200 | 3600 | 4200 |
| 민 플랜지 직경 (밀리미터) | 1250 | 1600 | 2000 | 2500 |
| 민 전폭 (밀리미터) | 900 | 1180 | 1500 | 1900 |
| 최대 전폭 (밀리미터) | 1900 | 2120 | 2300 | 2400 |
| 민 롤 직경 (밀리미터) | 500 | 800 | 2500 | 2800 |
| 구멍 (밀리미터) | 80 (100-125) | 80(100-125) | 200 | 200 |
| 민 와이어 직경 (밀리미터) | 7 | 8 | 20 | 30 |
| 맥스 와이어 직경 (밀리미터) | 70 | 120 | 140 | 160 |
| 맥스 회전 속도 (RPM) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 |
| 횡단 범위 (밀리미터) | 8-90 | 9-120 | 20-140 | 30-160 |
| 맥스 릴 체중 (킬로그램) | 12000 | 18000 | 25000 | 30000 |
